Pour réaliser un mod , il faut penser aux pièces que nous allons utiliser, et également au résultat final recherché. Pour chaque une des pièces, il faut lui trouver sa place et penser à l'avance aux connectiques, aux trous à faire pour passer les files. Nous allons vous monter les différentes étapes pour réaliser un mod complet peint, éclairé et watercoolé. Mais pour une bonne réalisation, il faut prendre son temps, être minutieux et rechercher le moindre détail. Pour faire un meilleur assemblage il vaut mieux désosser la tour , c'est plus long mais plus propre. Pour un mod watercoolé, nous devons positionner les différentes pièces vu dans le chapitre watercooling. La pompe étant intégré dans le réservoir, elle sera posé en bas de la tour. Comme nous utilisons une grande tour le radiateur sera mis en haut de la tour, il faut donc faire une découpe dans celle ci.
Nous avons découpé un carré de la dimension du radiateur en haut avec les 4 trous pour les fixations. Voila la tour prête pour la phase peinture (cf chapitre peinture). Pour une question pratique, nous allons installer maintenant tous les néons et ventilateurs pour pouvoir passer et cacher les files d'alimentation.

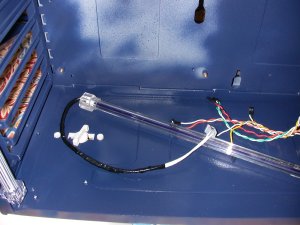

Nous posons des néons Ultra Violet (UV), mais les files d'alimentations sont blanc, nous les recouvrons de scotch noir pour pouvoir les dissimuler plus facilement. La réussite d'un mod réside dans sont esthétisme.
Nous avons posé 2 néons UV en haut et 3 en bas. Une fois les néons posés, nous pouvons mettre en place le radiateur.

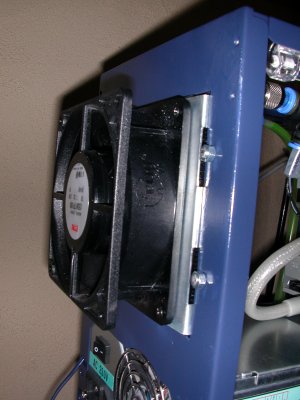

L'entrée et la sortie d'eau du radiateur sont connectées à des sondes thermiques qui enclenchent ou arrêtent les ventilateurs de 120 mn en fonction de la température de l'eau. Pour ne pas prendre l'air chaud qui ce trouve à l'intérieur de la tour pour refroidir le radiateur, un guide d'air en plexi à été réalisé sur mesure. L'air frais est aspiré sur le dessus de la tour.

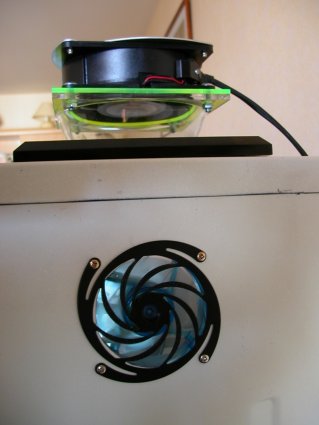

Le cône en plexi est vissé sur le radiateur, en haut il s'emboîte dans un réceptacle en plexi noir. Le dessus de la tour reçoit un ventilateur de 120 monté sur une plaque en plexi soufflé en sphère et callé avec une plaque fluo verte.
Le tout est entièrement démontable. Ce prototype en plexi à été développé par nos soin et peut être recréé sur mesure. Un ventilateur bleu qui réagit aux UV à été posé dans la plaque droite pour refroidir l'intérieur haut de la tour.
Une fois tout assemblé, nous pouvons remplir le circuit de refroidissement.

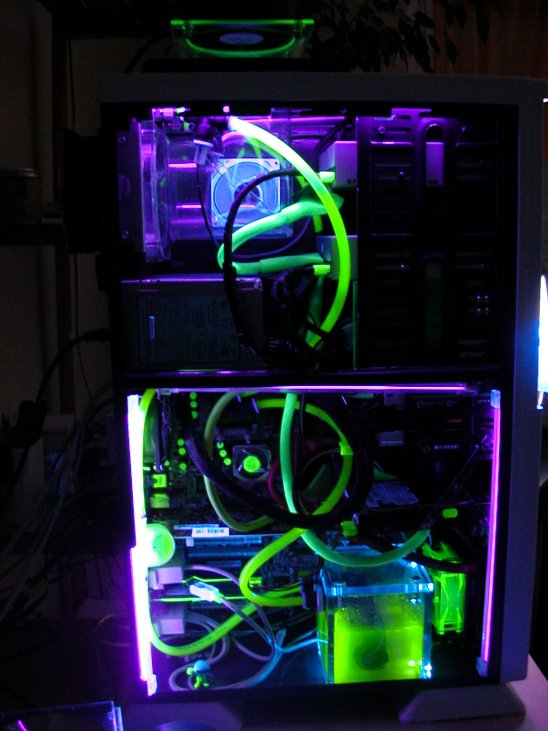

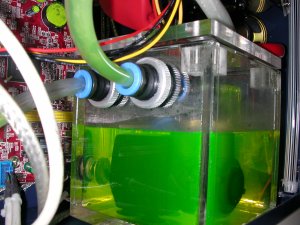

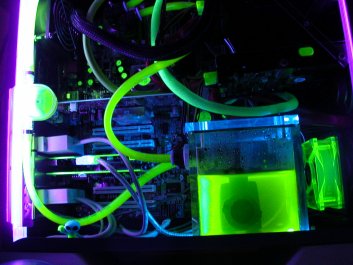

Il suffit de remplir le réservoir et de laisser le système s'amorcer. L'eau est enrichi de poudre de fluorescéine mélangé et dosé par nos soins. Nous pouvons maintenant tester l'éclairage de la tour. Un néon UV met environs 30 secondes avant de donner 100% de son rendement. La fluorescéine dans l'eau réagit aux UV en émettant une lumière jaune verte. En bas à droite ce trouve un ventilateur vert qui réagit aux UV, qui emmène de l'air frais dans le bas de la tour.

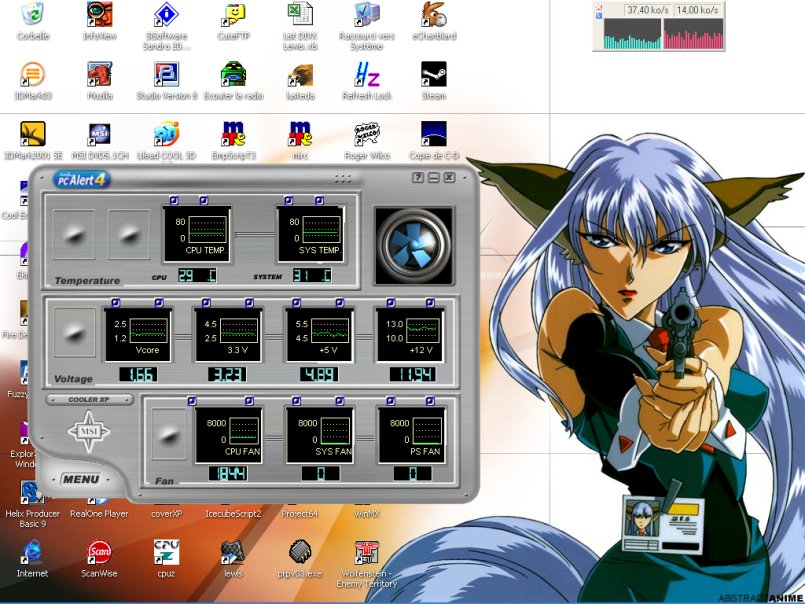

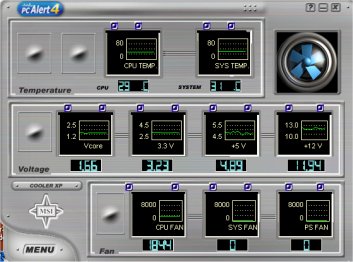

Voila le mod fini, maintenant voyons le coté performance des température. Le processeur utilisé est un 2400XP+ de chez AMD. Ca température en aircooling était de 51°C à 100% de charge. Maintenant il est à 29°c en watercooling et toujours à 100% de charge et allumé pendant 6 jours. En façade, il y a un boîtier Eliwell noir qui mesure la température de l'eau de sortie du radiateur. La température de l'eau après refroidissement est de 23,7°C. Le boîtier en dessous donne la température du processeur à l'aide d'une sonde posé sur le processeur. A savoir qu'une sonde rajouté ne donne pas très précisément la température du processeur, car elle est seulement posé à coté du Core. Pour avoir la température intérieur du processeur il faut utiliser un logiciel de monitoring souvent fournir avec la carte mère.
Pour notre montage la température réel du processeur est de 29°C, ce qui fait un écart de 3°C. Le gain obtenue du passage de l'aircooling au watercooling est de 22°c avec un air ambiant de 21,6°c, ce qui est très confortable pour utiliser des logiciel gourmand en utilisation processeur, sans compter la nuisance sonore presque plus présente.
Lors de la canicule du mois d'Août 2003, le température du processeur est monté au maximum à 37°C, alors que certain PC aircoolé était à la limite de la destruction du à la chaleur. Le point DEAD{Point limite avant la destruction du processeur} chez AMD est de 80°C. Voila le mod est assemblé et opérationnel, si vous avez des question mailé moi.
|
